IVaaS(Intrusion Verification as a Service) 정리

전호영 2023. 7. 7. 01:41

IVaaS in Security Control Industry



비디오 보안과 알람 시스템을 통합한 기술.



What is IVaaS system?

System Composition

IVaaS : 탐지기 + 컨트롤 패널 + 네트워크 카메라 + 알람 수신기 + 클라우드 서비스

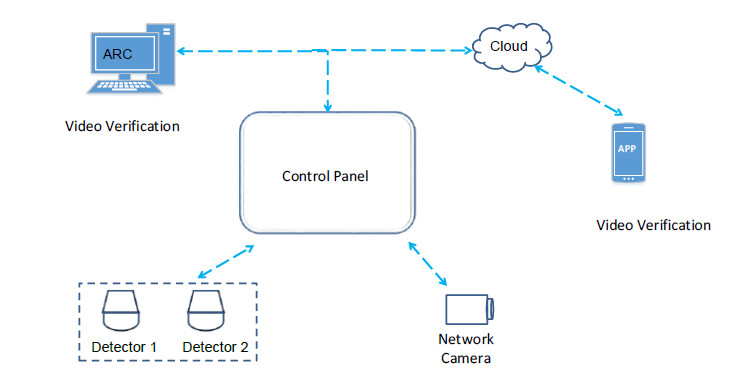

IVaaS 구성도



Basic Principle

 알람이 T초에 울림(사건발생) -> signal 이 Control Panel로 전송됨 -> Control panel이 알람 기록 후 알람 수신 센터와 모바일 클라이언트에게 알람 전송. + 동시에 Control Panel이 T - n ~ T + n 초 비디오를 알람 수신 센터와 모바일 클라이언트에게 전송.







Key Design Points

  • 시스템은 네트워크 카메라로 연결됨.
  • Control Panel이 끊임없이 네트워크 카메라의 데이터 스트림을 수집하고 각 카메라에 대해 looping storage 저장. 비디오 크기에 따라 시스템이 캐시 크기 설정.
  • 침임 발생 시 비디오 녹화됨 (위치, 시간 등등 포함)



Core Technology of IVaaS

Alarm & Video Correlation

  1. 알람 울린 경우, Control Panel이 알람 메시지를 메시지 서버에 업로드해서 알림을 보냄.(UUID와 함께)
  2. 비디오 파일 생성되면, Control Panel이 비디오 서버에 비디오 파일 업로드.
  3. 비디오 서버가 파일을 저장한 뒤 , Control panel에 파일 주소 전송.
  4. Conrol Panel이 메시지 서버에 UUID와 비디오 파일 주소를 업로드.
  5. 메시지 서버가 UUID와 파일 주소를 합쳐서 비디오 클립에 대한 링크 생성.



Data Stream Transmission

H.264/H.265 standard : 비디오 압축 표준 ITU-T H.264(또는 MPEG-4 AVC)와 ITU-T H.265(또는 MPEG-H Part 2 또는 HEVC)에 기반한 코덱(코더/디코더) 로 압축. RTP(Real-time Transport Protocol)를 통해 전송.
블랙박스 영상도 H.264/H.265에 기반해 압축함.

Small Bandwidth Transmission

  • 낮은 속도의 네트워크를 통해 데이터 전송 시 전송 exception이나 timeout이 발생할 가능성이 높다.
  • Verification의 핵심은 이벤트가 실제로 발생했는지 안했는지 여부.
  • 비디오 클립은 7초 (비디오 앞뒤 간격은 설정가능.)

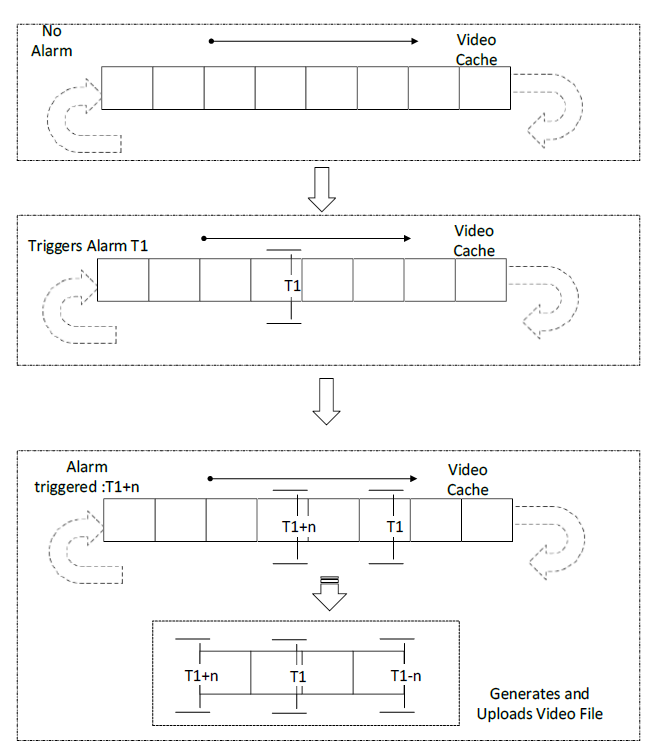

Video Stream Cache



T1에 알람 발생(침입 탐지 시) T1 +- n초 비디오 생성하고 업로드.
